Chuông nguyện hồn ai.

• Đầu nối nguồn Molex 4 chân là thiết kế dạng chốt và ổ cắm dùng để truyền nguồn điện.
• Đầu nối Molex có lịch sử lâu đời từ những năm 1960 và được áp dụng rộng rãi cho các thiết bị điện tử tiêu dùng và máy tính gia đình.
• Ngày nay rất ít linh kiện máy tính hiện đại sử dụng đầu nối Molex, chủ yếu được tìm thấy trong các quạt thùng máy giá rẻ.

Trong suốt sự nghiệp xây dựng PC của tôi, đầu nối nguồn Molex 4 chân đã luôn ở đó. Tại một thời điểm, tôi có cảm giác như mọi thứ trên máy tính của tôi đều sử dụng nó, nhưng có vẻ như mối quan hệ yêu-ghét của tôi với đầu nối thông thường này gần như đã kết thúc. Vì vậy đã đến lúc chuẩn bị điếu văn.

1. Nói xin chào với Molex 4 chân

Đầu nối Molex 4 chân là thiết kế dạng chốt và ổ cắm với phích cắm được đúc khuôn để không thể cắm sai chiều. Nó có bốn chân, với một đầu nối +12V màu vàng, hai đầu nối đất màu đen và một đầu nối +5V màu đỏ. Mặc dù vậy, bạn sẽ tìm thấy nhiều biến thể về sơ đồ sơ đồ chân và nối dây này vì đầu nối đã được điều chỉnh cho các mục đích khác nhau trong nhiều năm.

Đầu nối Molex cung cấp điện cho các thiết bị điện tử bằng cách sử dụng kết nối an toàn và vì các chân cắm và ổ cắm có diện tích tiếp xúc lớn và vừa khít nên việc gửi nguồn điện là phù hợp thay vì chỉ đơn giản là tín hiệu công suất thấp.

2. Một cái nhìn ngắn gọn về một lịch sử lâu dài

Đại diện cho một trong những tiêu chuẩn sớm nhất trong lĩnh vực điện tử còn non trẻ, Molex nhanh chóng tìm được đường vào mọi thứ, từ thiết bị gia dụng đến ô tô. Đầu nối Molex được công ty Molex phát triển vào cuối những năm 1950, nhưng phiên bản bạn có thể biết thực ra là AMP Mate-n-Lok được sản xuất vào năm 1963. Điểm khác biệt chính với phiên bản AMP là có hai góc vát, khiến nó trở nên dễ dàng hơn để kéo ra. Đầu nối AMP trên thực tế không thể hoán đổi được với đầu nối Molex đã được cấp bằng sáng chế, nhưng chính đầu nối AMP đã trở thành tiêu chuẩn cho các kết nối nguồn ổ đĩa mềm và ổ cứng. Cả đầu nối AMP và Molex đều được sử dụng trong máy tính và cả hai đều được gọi là đầu nối "Molex", mặc dù điều đó chỉ đúng một nửa.

Vào những năm 80, Molex đã giới thiệu dòng Molex 8981, tương thích với Mate-n-Lok, điều đó có nghĩa là vào những năm 90, sự khác biệt dù sao cũng mang tính học thuật.

Việc thiết lập các thông tin cơ bản về lịch sử của trình kết nối Molex bên ngoài mục nhập Wikipedia (có những vấn đề riêng của nó), tỏ ra hơi khó khăn. Đây dường như là bằng sáng chế năm 1962 cho bản gốc. Tương tự như vậy, sự thật về Mate-n-Lok và các đầu nối 8981 sau này cũng khó xác định, tuy nhiên, tất nhiên, tất cả chúng ta đều đã sử dụng chúng! Ngay cả việc tìm kiếm thông tin về họ trên các trang web riêng của Molex hoặc TE Connectivity cũng không mang lại nhiều kết quả, vì vậy tôi đã cố gắng bám sát những điều cơ bản.

3. Cái tốt, cái xấu và cái xấu của Molex 4 chân

Đầu nối Molex rõ ràng là một vấn đề lớn trong thế giới điện tử tiêu dùng và sau này là điện toán gia đình. Đó là một tiêu chuẩn dễ dàng, phổ biến giúp các nhà sản xuất linh kiện máy tính dễ dàng đảm bảo rằng mọi thứ sẽ hoạt động cùng nhau. Vì nó có tuổi thọ dài như vậy nên điều đó cũng có nghĩa là các đầu nối Molex cho phép các bộ phận cách nhau nhiều năm có thể tương tác với nhau.

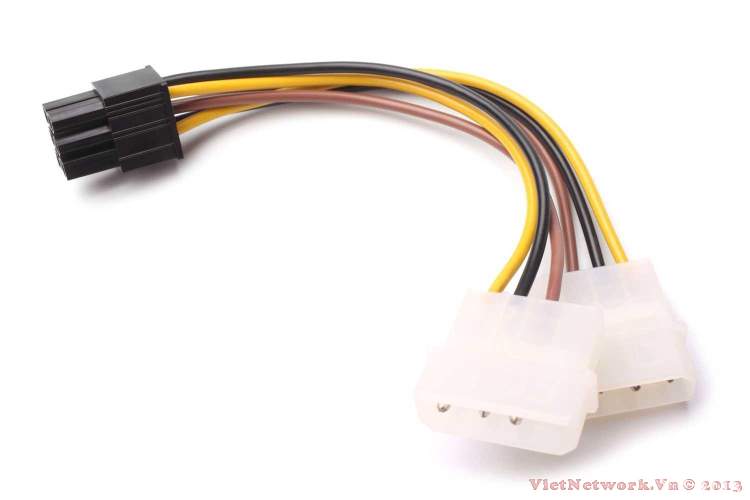

Các bộ nguồn chỉ cung cấp kết nối Molex thậm chí còn có tuổi thọ cao hơn nhờ việc tạo bộ điều hợp Molex theo các tiêu chuẩn mới hơn khác, chẳng hạn như đầu nối nguồn SATA, thật đơn giản. Các đầu nối này rất dễ lắp và khó có khả năng ai đó không cắm chúng đủ xa hoặc vô tình tháo ra.

Việc kết hợp một hệ thống bằng các đầu nối Molex thật dễ dàng, thậm chí còn hết sức dễ chịu. Tuy nhiên, khi đến lúc phải tháo hệ thống đó ra hoặc nâng cấp hoặc thay thế một bộ phận, đầu nối Molex đã yêu cầu phải hy sinh nó. Tôi mắc nợ nhiều đốt ngón tay bị gãy, móng tay bị rách và thậm chí có lần bị đứt môi vì những đầu nối Molex bướng bỉnh không muốn buông ra.

Được giữ với nhau bằng ma sát thuần túy, một số đầu nối này có cảm giác như chúng đã hợp nhất với nhau. Tệ nhất là, trong quá trình tranh giành để lấy đầu nối ra, thật quá dễ dàng để giật dây cáp ra, thậm chí đôi khi còn có các chốt được gắn thẳng ra khỏi đầu nối.

Ngoài ra, trong khi Molex đại diện cho một tiêu chuẩn thì một số công ty lại tuân theo nó một cách lỏng lẻo đến mức chất lượng có thể rất khác nhau giữa các loại cáp. Vụ cháy máy tính duy nhất mà cá nhân tôi từng gặp phải là do đầu nối Molex rẻ tiền bị chập điện và nóng chảy khi ngọn lửa liếm ra khỏi lỗ thông hơi của máy tính. Đây thực sự không phải là lỗi của thiết kế đầu nối Molex, chỉ là một triệu chứng của đầu nối mà bất kỳ ai cũng có thể tạo ra và do đó một số được chế tạo kém.

4. Hôm nay Molex 4 chân được treo như thế nào

Rất ít linh kiện máy tính vẫn sử dụng đầu nối Molex. Thiết bị phổ biến nhất vẫn sử dụng các đầu nối này là quạt thùng máy khiêm tốn và sau đó chỉ là những thiết bị rẻ nhất. Thông thường, những chiếc quạt tốt sẽ sử dụng đầu nối 4 chânPWM được gắn trực tiếp vào bo mạch chủ của bạn hoặc với bộ điều khiển tốc độ quạt. Vì tất cả những gì đầu nối Molex có thể cung cấp chỉ là nguồn điện nên mọi quạt sử dụng kết nối như vậy sẽ luôn chạy hết công suất. Không có ý tưởng về tiếng ồn hoặc tuổi thọ của quạt.

Bộ nguồn hiện đại có thể có một hoặc hai đầu nối Molex để tương thích với thiết bị cũ hoặc có thể không có đầu nối nào cả. Nếu bạn có bộ nguồn mô-đun, nó có thể đi kèm với ít nhất một cáp Molex, nhưng có lẽ nó vẫn còn trong chiếc túi nhỏ.

Tôi không có gì ngoài sự tôn trọng đối với hàng thập kỷ phục vụ mà Molex đã mang lại cho chúng ta, nhưng thành thật mà nói thì nó đã tồn tại quá lâu rồi. Một lần nữa, như câu chuyện 12VHPWR gần đây đã cho chúng ta thấy, việc tạo ra một kết nối nguồn an toàn và đáng tin cậy không hề dễ dàng như người ta tưởng. Tuy nhiên, bạn vẫn có thể gặp phải những đầu nối Molex như thế này trong các thiết bị điện tử DIY hoặc giá rẻ và do chúng dễ dàng sử dụng nên tôi hy vọng trong những bối cảnh không phải máy tính, những đầu nối này sẽ tồn tại trong một thời gian.
